石化 > 中石化加油站
背景描述
隨著我國經濟的快速發展,城市的綜合災害防御規劃與城市的建設規劃共同進行已成為各地政府規劃城市建設的主要內容之一。伴隨地方經濟的發展和人民生活水平的提高,各地的機動車輛也在迅速增加,城市機動車公共加油站這一為之提供能源的配套服務設施也在的速度的增加。加油站在城市交通建設中起著重要的作用,也是城市災害救助中的重要能源基地,但是近年來加油站的雷電災害事故頻繁發生,直接威脅到加油站周圍人群和建筑物的安全,削弱了加油站作為城市能源樞紐的功能,因此對加油站的雷電綜合防護是非常重要的。
挑戰與需求:

1、地理位置:加油站通常設在城區開闊地帶或郊區、山區、鄉村、高速公路等道路邊的開闊地帶;

2、實施條件:無論在城區還是鄉村,這些加油站建筑往往都不具備符合要求的防雷實施(包括外部防雷、內部防雷和地網等等)。

3、電源系統:一般加油站的380V交流供電線路架空引入至站區附近再地埋引入建筑的,部分加油站是由10KV電力線架空接入,經變壓器轉換為380V后再地埋引入建筑的。在鄉村和山區有時根本沒有地埋措施,因此非常容易感應雷電電磁脈沖;

4、通信網絡系統:引入加油站的ADSL等通信線路通常也是由戶外架空接入,并且通常未安裝專用電涌保護器(SPD)做雷電防護措施。

5、安全監控系統:分布在加油站不同位置的監控?cái)z像頭和視頻硬盤錄像機之間的視頻傳輸都是由同軸電纜來完成,且大多沒有穿金屬屏蔽管,未安裝電涌保護器(SPD)做雷電防護措施。

6、稅控、控制、液位儀等設備曾不同程度的遭受過雷擊損害。

設計方案:

序號

產品名稱

產品型號

數量

安裝位置

1

電源防雷模塊

ASafe-25/4


并聯安裝在每個加油站總配電柜總閘的出線端

2

電源防雷模塊

AM2-40/3+NPE


并聯安裝在每個加油站便利店分配電柜總開關的出線端

3

電源防雷模塊

AM2-40/3+NPE


并聯安裝在每個加油站加油機分配電柜總開關的出線端

4

電源防雷模塊

AM3-20/4


并聯安裝在每個加油機內加油槍三根電源控制線進線端

5

電源防雷模塊

AM3-05D-220


并聯安裝在每個加油機內電源濾波器電源進線端

6

電源防雷插座

A6-42-0NS


分別串聯安裝在稅控、監控機柜;收銀機、站長室電腦電源前

7

控制線路防雷器

XP35B+M24N


分別串聯安裝在加油機的稅控信號接線端

8

控制線路防雷器

XP35B+M24N


串聯安裝在稅控線路集線器進線端(三芯線)

9

專線通訊防雷器

XP35A+M170T


串聯安裝在網絡機柜內ADSL通訊線路進線端

10

網絡防雷器

XP35A+M100E


串聯安裝在中控機網絡線路墻座進線端

11

視頻防雷器

XP35A+M06B


串聯安裝在監控機柜視頻分配器進線(每個攝像機的視頻線入線端)

12

監控防雷器

SV-2/220


串聯安裝在加油站每個攝像機的視頻與電源線入線端

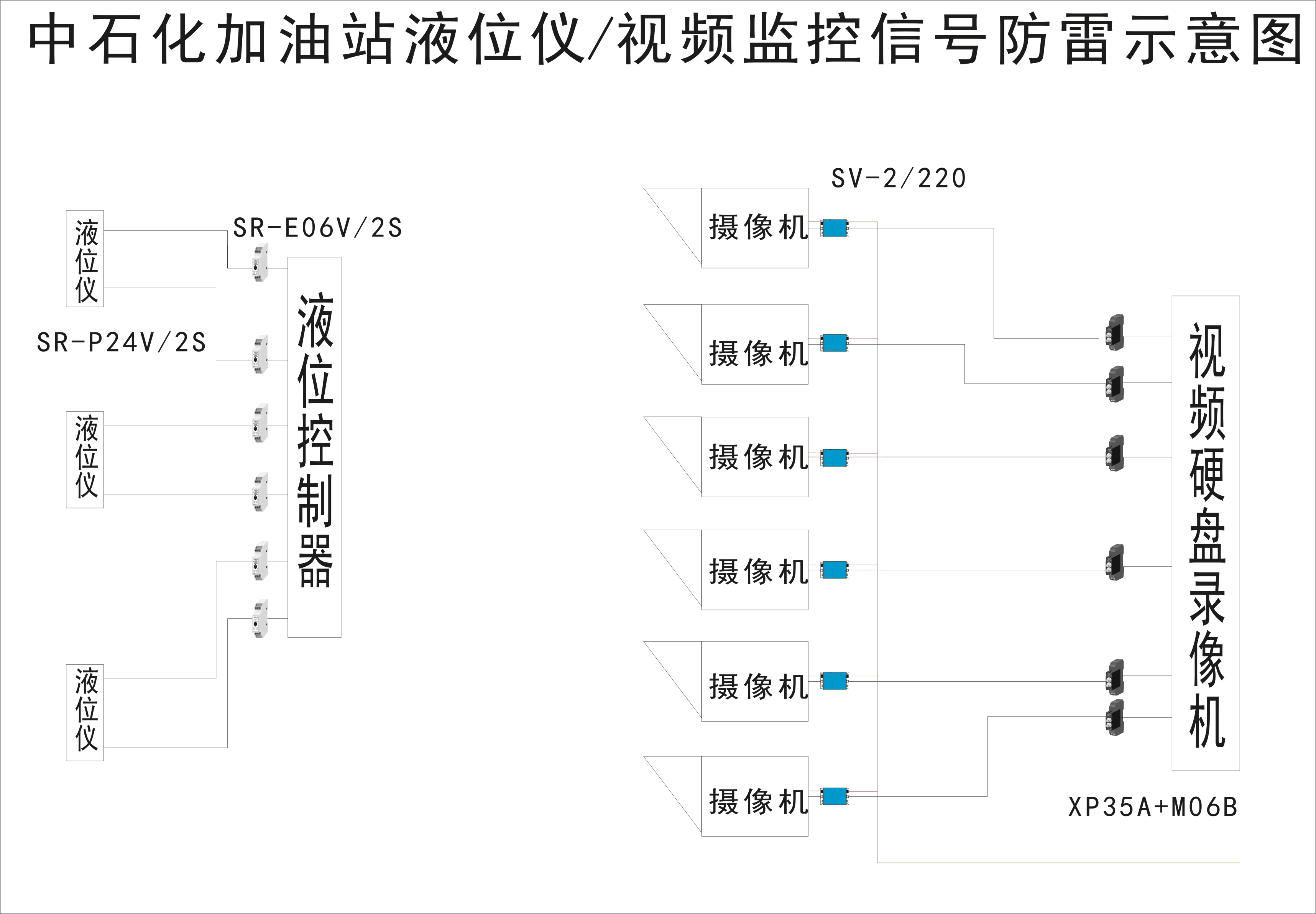

13

控制信號防雷器

XP35B+M06N


串聯安裝在液位控制器的信號輸入端,每臺液位儀對應1組

14

直流電源防雷器

SR-P24V/2S


串聯安裝在液位控制器的電源輸出端,每臺液位儀對應1個

15

防爆箱



放置在加油機隔離區上端,將所有加油機上的防雷器全部安裝在里面

方案效益評估:
同批次共45個加油站實施了防浪涌保護措施,經過1個雷雨周期考驗未發生雷擊損壞設備事故。
方案下載:
?
