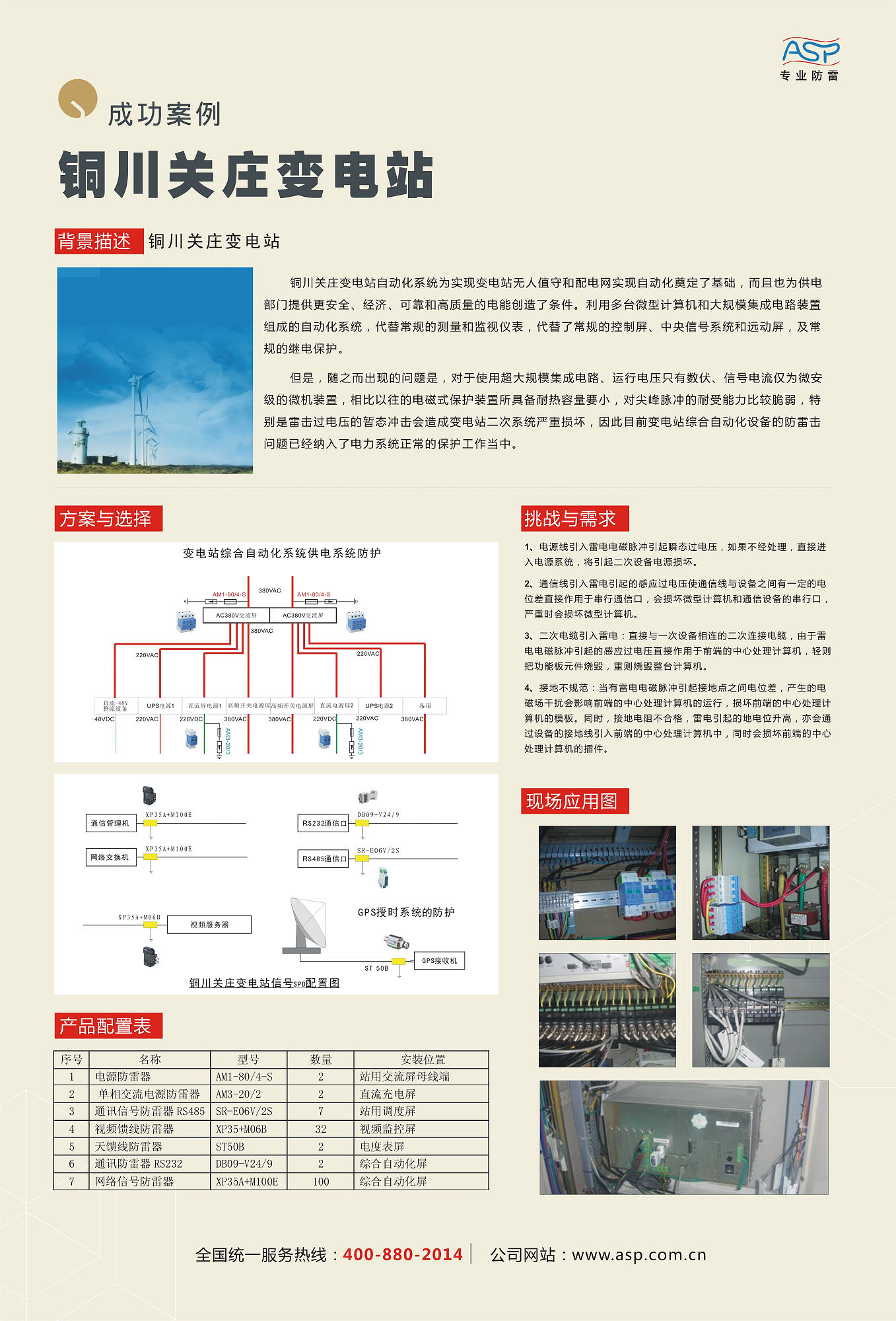

1、電源線引入雷電電磁脈沖引起瞬態過電壓，如果不經處理，直接進入電源系統，將引起二次設備電源損壞。
2、通信線引入雷電引起的感應過電壓使通信線與設備之間有一定的電位差直接作用于串行通信口，會損壞微型計算機和通信設備的串行口，嚴重時會損壞微型計算機。
3、二次電纜引入雷電：直接與一次設備相連的二次連接電纜，由于雷電電磁脈沖引起的感應過電壓直接作用于前端的中心處理計算機，輕則把功能板元件燒毀，重則燒毀整臺計算機。
4、接地不規范：當有雷電電磁脈沖引起接地點之間電位差，產生的電磁場干擾會影響前端的中心處理計算機的運行，損壞前端的中心處理計算機的模板。同時，接地電阻不合格，雷電引起的地電位升高，亦會通過設備的接地線引入前端的中心處理計算機中，同時會損壞前端的中心處理計算機的插件。
|
序號 |
名稱 |
型號 |
數量 |
安裝位置 |
|
1 |
電源防雷器 |
AM1-80/4-S |
2 |
站用交流屏母線端 |
|
2 |
單相交流電源防雷器 |
AM3-20/2 |
2 |
直流充電屏 |
|
3 |
通訊信號防雷器RS485 |
SR-E06V/2S |
7 |
站用調度屏 |
|
4 |
視頻饋線防雷器 |
XP35+M06B |
32 |
視頻監控屏 |
|
5 |
天饋線防雷器 |
ST50B |
2 |
電度表屏 |
|
6 |
通訊防雷器RS232 |
DB09-V24/9 |
2 |
綜合自動化屏 |
|
7 |
網絡信號防雷器 |
XP35A+M100E |
100 |
綜合自動化屏 |
