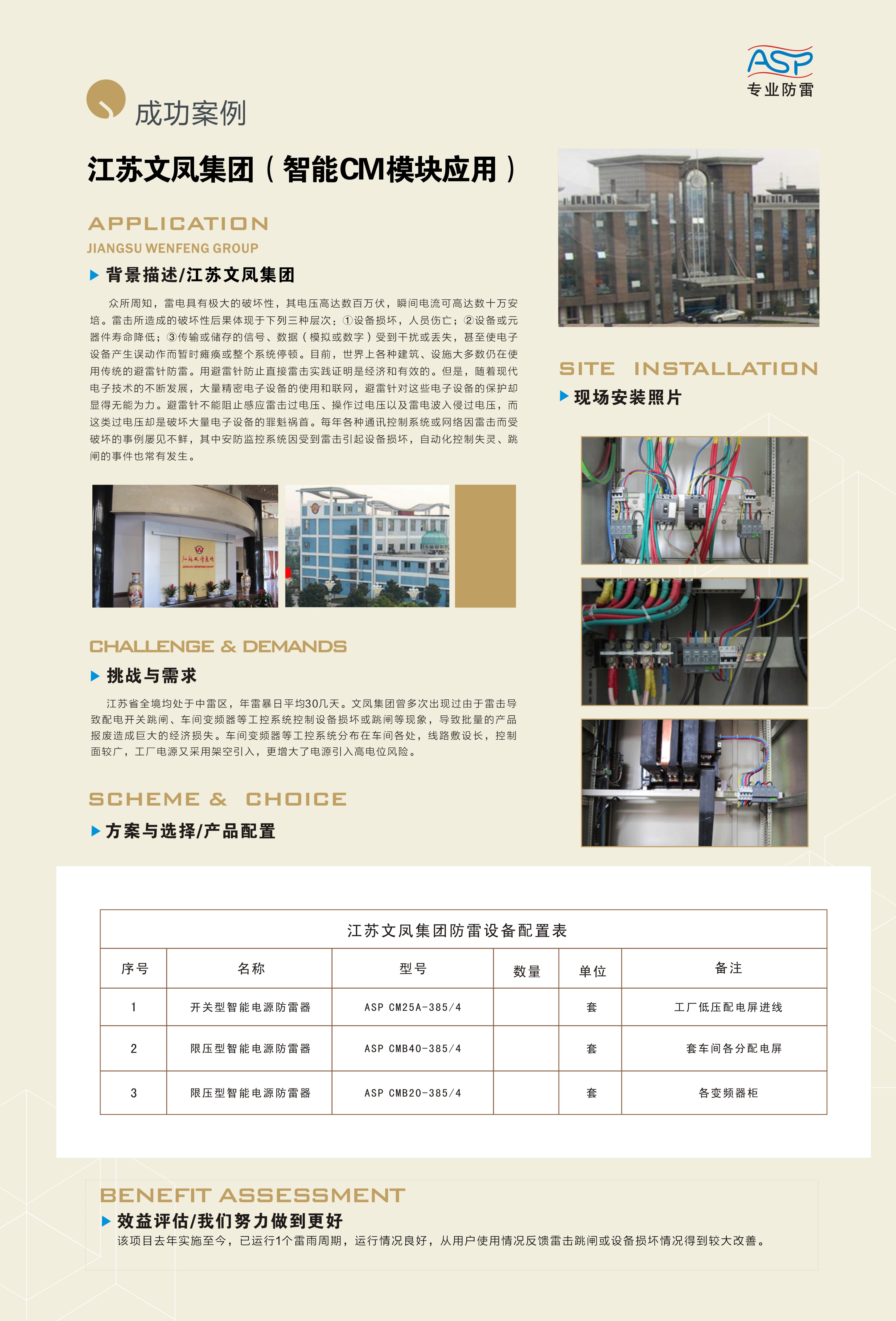

建筑 > 江蘇文鳳集團
背景描述
眾所周知，雷電具有極大的破壞性，其電壓高達數百萬伏，瞬間電流可高達數十萬安培。雷擊所造成的破壞性后果體現于下列三種層次：①設備損壞，人員傷亡；②設備或元器件壽命降低；③傳輸或儲存的信號、數據（模擬或數字）受到干擾或丟失，甚至使電子設備產生誤動作而暫時癱瘓或整個系統停頓。目前，世界上各種建筑、設施大多數仍在使用傳統的避雷針防雷。用避雷針防止直接雷擊實踐證明是經濟和有效的。但是，隨著現代電子技術的不斷發展，大量精密電子設備的使用和聯網，避雷針對這些電子設備的保護卻顯得無能為力。避雷針不能阻止感應雷擊過電壓、操作過電壓以及雷電波入侵過電壓，而這類過電壓卻是破壞大量電子設備的罪魁禍首。每年各種通訊控制系統或網絡因雷擊而受破壞的事例屢見不鮮，其中安防監控系統因受到雷擊引起設備損壞，自動化控制失靈、跳閘的事件也常有發生。
挑戰與需求：
江蘇省全境均處于中雷區，年雷暴日平均30幾天。文鳳集團曾多次出現過由于雷擊導致配電開關跳閘、車間變頻器等工控系統控制設備損壞或跳閘等現象，導致批量的產品報廢造成巨大的經濟損失。車間變頻器等工控系統分布在車間各處，線路敷設長，控制面較廣，工廠電源又采用架空引入，更增大了電源引入高電位風險。
設計方案：
|
江蘇文鳳集團防雷設備配置表
|
|
序號
|
名稱
|
型號
|
數量
|
單位
|
備注
|
|
1
|
開關型智能電源防雷器
|
ASP CM25A-385/4
|
|
套
|
工廠低壓配電屏進線
|
|
2
|
限壓型智能電源防雷器
|
ASP CMB40-385/4
|
|
套
|
車間各分配電屏
|
|
3
|
限壓型智能電源防雷器
|
ASP CMB20-385/4
|
|
套
|
各變頻器柜
|
方案效益評估：
該項目去年實施至今，已運行1個雷雨周期，運行情況良好，從用戶使用情況反饋雷擊跳閘或設備損壞情況得到較大改善。
