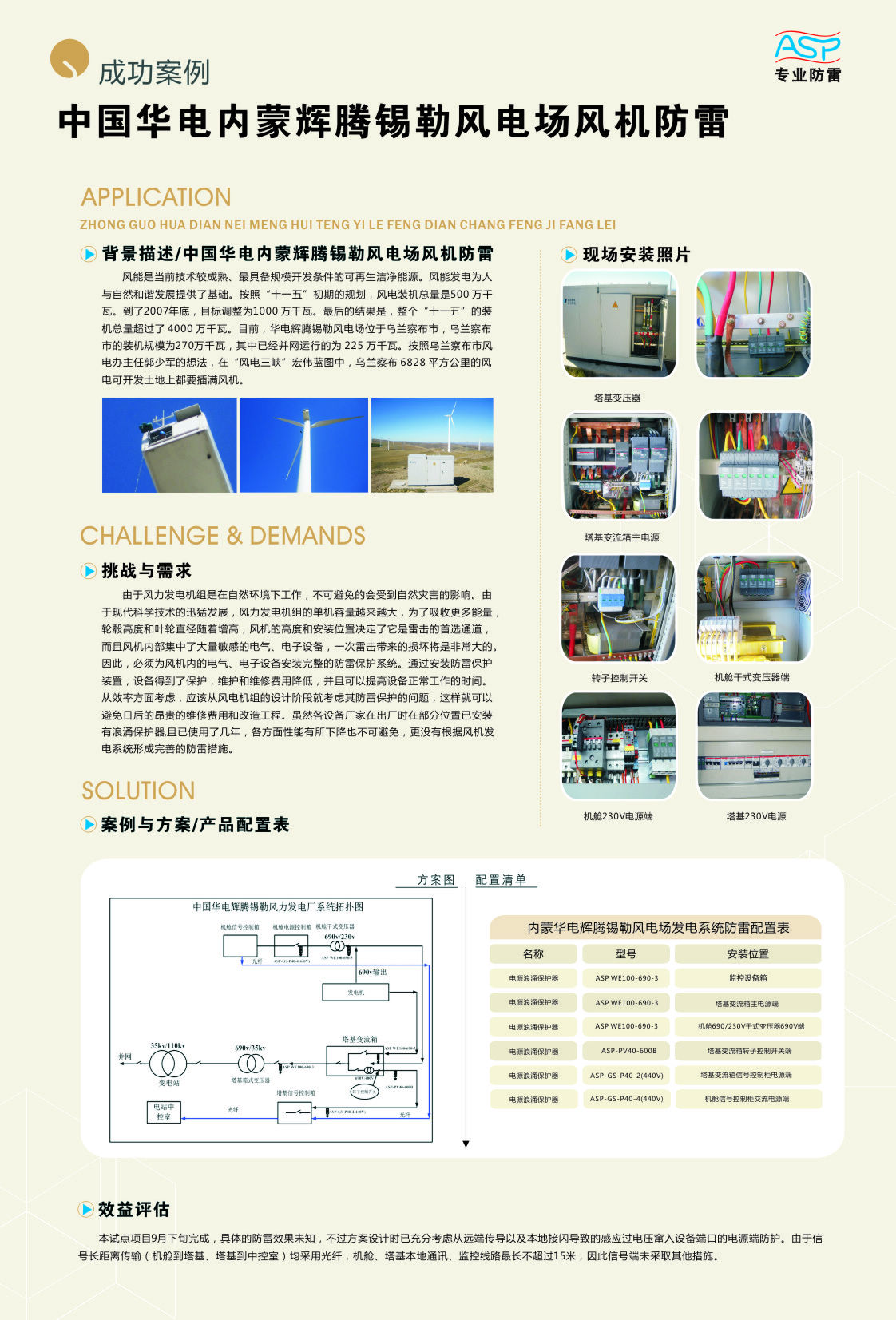

新能源 > 中國華電內蒙輝騰錫勒風電場風機防雷
背景描述
風能是當前技術較成熟、最具備規模開發條件的可再生潔凈能源。風能發電為人與自然和諧發展提供了基礎。按照“十一五”初期的規劃，風電裝機總量是500萬千瓦。到了2007年底，目標調整為1000萬千瓦。最后的結果是，整個“十一五”的裝機總量超過了4000萬千瓦。目前，華電輝騰錫勒風電場位于烏蘭察布市，烏蘭察布市的裝機規模為270萬千瓦，其中已經并網運行的為225萬千瓦。按照烏蘭察布市風電辦主任郭少軍的想法，在“風電三峽”宏偉藍圖中，烏蘭察布6828平方公里的風電可開發土地上都要插滿風機。
挑戰與需求：
由于風力發電機組是在自然環境下工作，不可避免的會受到自然災害的影響。由于現代科學技術的迅猛發展，風力發電機組的單機容量越來越大，為了吸收更多能量，輪轂高度和葉輪直徑隨著增高，風機的高度和安裝位置決定了它是雷擊的首選通道，而且風機內部集中了大量敏感的電氣、電子設備，一次雷擊帶來的損壞將是非常大的。因此，必須為風機內的電氣、電子設備安裝完整的防雷保護系統。通過安裝防雷保護裝置，設備得到了保護，維護和維修費用降低，并且可以提高設備正常工作的時間。從效率方面考慮，應該從風電機組的設計階段就考慮其防雷保護的問題，這樣就可以避免日后的昂貴的維修費用和改造工程。雖然各設備廠家在出廠時在部分位置已安裝有浪涌保護器,且已使用了幾年，各方面性能有所下降也不可避免，更沒有根據風機發電系統形成完善的防雷措施。
設計方案：
|
內蒙華電輝騰錫勒風電場發電系統防雷配置表
|
|
序號
|
名稱
|
規格
|
數量
|
安裝位置
|
備注
|
|
1
|
電源浪涌保護器
|
ASP WE100-690-3
|
1
|
箱式變壓器低壓控制柜
|
|
|
2
|
電源浪涌保護器
|
ASP WE100-690-3
|
1
|
塔基變流箱主電源端
|
|
|
3
|
電源浪涌保護器
|
ASP WE100-690-3
|
1
|
機艙690/230V干式變壓器690V端
|
|
|
4
|
電源浪涌保護器
|
ASP-PV40-600B
|
1
|
塔基變流箱轉子控制開關端
|
|
|
5
|
電源浪涌保護器
|
ASP-GS-P40-2(440V)
|
1
|
塔基變流箱信號控制柜電源端
|
|
|
6
|
電源浪涌保護器
|
ASP-GS-P40-4(440V)
|
1
|
機艙信號控制柜交流電源端
|
|
方案效益評估：
本試點項目9月下旬完成，具體的防雷效果未知，不過方案設計時已充分考慮從遠端傳導以及本地接閃導致的感應過電壓竄入設備端口的電源端防護。由于信號長距離傳輸（機艙到塔基、塔基到中控室）均采用光纖，機艙、塔基本地通訊、監控線路最長不超過15米，因此信號端未采取其他措施。
